Cáp Quang Multimode OM3 RM – Giải Pháp Backbone Tốc Độ Cao Trong Tòa Nhà

Khi Gigabit Ethernet Không Còn Đủ Cho Backbone

Trong các tòa nhà văn phòng hiện đại, data center, hay khuôn viên campus rộng lớn, backbone mạng – đường truyền kết nối giữa các tầng và các khu vực – đòi hỏi tốc độ và độ tin cậy cao hơn nhiều so với kết nối đến từng workstation.

Cáp đồng dù chất lượng tốt cũng có giới hạn: 100m cho một kênh Cat.6, và tốc độ tối đa thực tế là 1 Gbps. Khi bạn cần kết nối tốc độ 10 Gbps, 40 Gbps, hoặc khoảng cách vượt quá 100m – cáp quang là lựa chọn bắt buộc.

Dòng cáp quang Multimode OM3 của RM – đặc biệt là loại Mini Breakout – được thiết kế tối ưu cho ứng dụng backbone nội nhà, với khả năng truyền tín hiệu 10 Gbps lên đến 330m và 1 Gbps lên đến hơn 600m.

Tổng Quan Dòng Cáp Quang OM3 Indoor RM:

Mã sản phẩm	Mô tả	Số sợi	Giá (USD/m)
R308315	Mini Breakout Cable, Eca, OM3, 4 fibers	4	~1.28
R308316	Mini Breakout Cable, Eca, OM3, 6 fibers	6	~1.75
R308313	Mini Breakout Cable, Eca, OM3, 8 fibers	8	~2.21
R308318	Mini Breakout Cable, Eca, OM3, 12 fibers	12	~3.09
R308317	Mini Breakout Cable, Eca, OM3, 24 fibers	24	~7.61
R308217	LT-Cable indoor/outdoor Eca, OM3, 4 fibers	4	~1.25

MOQ 2km cho các sản phẩm này

OM3 Là Gì Và Tại Sao Chọn OM3 Thay Vì OM1/OM2?

Cáp quang multimode truyền tín hiệu bằng ánh sáng qua lõi thủy tinh đường kính lớn (50μm hoặc 62.5μm), cho phép nhiều chùm ánh sáng truyền đồng thời. Điều này giúp sử dụng nguồn sáng giá rẻ hơn (LED hoặc VCSEL) so với cáp singlemode.

OM3 (Aqua Color, 50μm core) là thế hệ multimode được tối ưu cho nguồn sáng VCSEL (Vertical-Cavity Surface-Emitting Laser) – công nghệ laser băng thông cao, chi phí thấp:

Tiêu chuẩn	OM1 (62.5μm)	OM2 (50μm)	OM3 (50μm VCSEL)	OM4 (50μm VCSEL+)
1G Ethernet	275m	550m	>600m	1100m
10G Ethernet	33m	82m	300m	550m
Ứng dụng chính	Cũ, legacy	Cũ	Backbone tòa nhà	Data center cao cấp

OM3 là lựa chọn cân bằng chi phí tốt nhất cho backbone trong tòa nhà từ 5–20 tầng: hỗ trợ 10 Gbps với khoảng cách đủ cho hầu hết công trình, giá cả hợp lý, thiết bị phát/thu VCSEL phổ biến và rẻ.

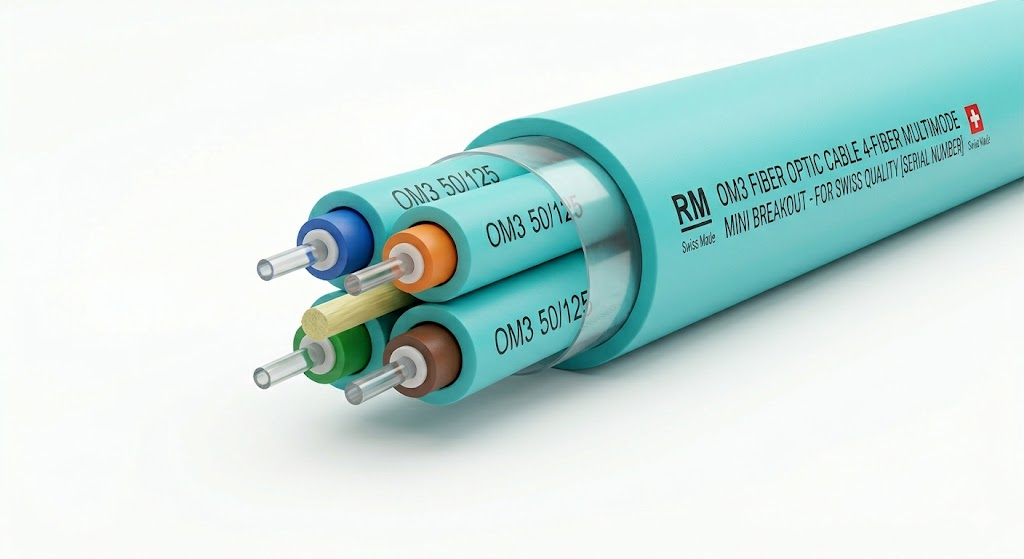

Cấu Trúc Mini Breakout – Ưu Điểm Vượt Trội

Cáp Mini Breakout là kiểu cấu trúc cáp quang trong đó mỗi sợi quang được bọc trong lớp đệm tight buffer riêng biệt (bảo vệ cứng), và các sợi này được bọc chung trong một vỏ ngoài.

So với loại loose tube (sợi quang nằm trong ống lỏng lẻo), Mini Breakout có ưu điểm:

Đầu nối trực tiếp không cần pigtail: Vì mỗi sợi đã có lớp bảo vệ riêng, kỹ thuật viên có thể hàn đầu nối SC/LC trực tiếp vào từng sợi tại điểm kết thúc, không nhất thiết phải hàn nối (splice) với pigtail.

Linh hoạt hơn trong lắp đặt: Cáp Mini Breakout uốn dẻo, dễ đi qua máng cáp, ống luồn có góc quẹo.

Nhanh hơn khi thi công: Không cần phân phối pigtail cho từng sợi, tiết kiệm thời gian lắp đặt đáng kể.

Phù hợp cho khoảng cách ngắn đến trung bình trong nhà: Lý tưởng cho kết nối trong tầng, giữa các tầng gần nhau, hoặc trong phòng máy chủ.

Phân Loại CPR Eca – An Toàn Cháy Nổ Theo Tiêu Chuẩn Châu Âu

Tất cả cáp quang OM3 indoor RM trong danh mục đều đạt CPR Eca theo EN 50575 – tiêu chuẩn an toàn cháy nổ của quy định châu Âu về vật liệu xây dựng. Đây là yêu cầu ngày càng phổ biến trong các dự án có thiết kế theo tiêu chuẩn quốc tế tại Việt Nam.

Giải Pháp Hoàn Chỉnh Cho Backbone OM3 Trong Nhà

Khi thiết kế hệ thống backbone cáp quang OM3 nội nhà, ngoài cáp, bạn cần:

ODF (Optical Distribution Frame) – Khay phân phối quang:

• 818433 – 1U UniRack2 Empty (cho SC Duplex max 24 cổng): Khay ODF 1U rỗng, lắp adapter SC tùy nhu cầu. Đây là frame tiêu chuẩn của RM cho tủ rack 19 inch.

Adapter quang SC:

• 821235 – Adapter SC Multimode (MM): Coupler SC/SC đa mode, lắp vào ODF để kết nối patch cord với đầu cáp thi công.

Pigtail quang SC:

• 866759 – Pigtail FO Semitight OM3 SC 1m: Dùng để hàn nối (fusion splice) vào từng sợi của cáp backbone.

Patch cord quang SC-LC:

• 323061 – Patch cord FO OM3 SC-LC 3m: Kết nối từ ODF đến thiết bị switch có cổng LC.

Ứng Dụng Thực Tế

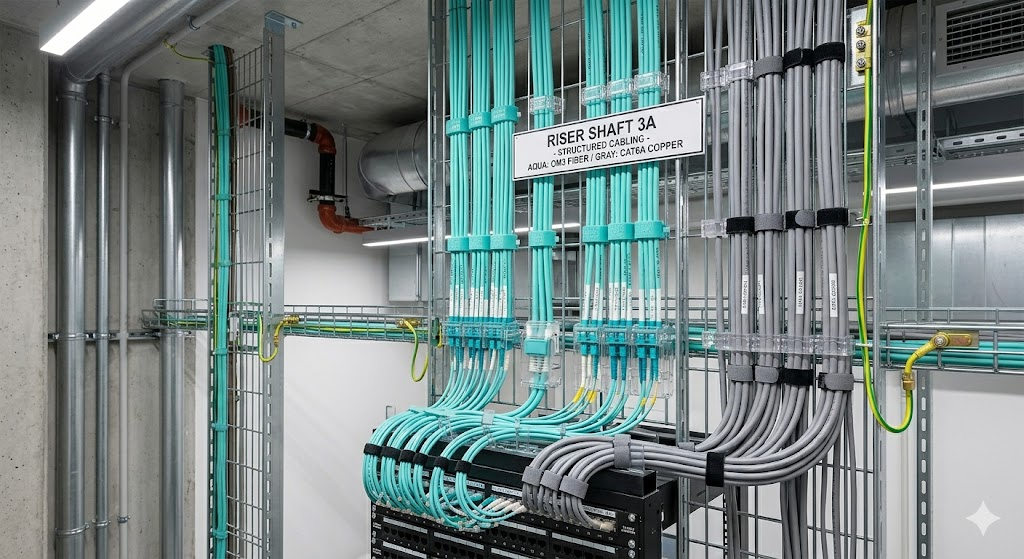

Backbone tầng – tầng trong tòa nhà nhiều tầng: Cáp 4 sợi (R308315) thường đủ cho một hướng backbone đơn (2 sợi TX + 2 sợi RX), hoặc dùng 6–12 sợi để có dự phòng và mở rộng.

Kết nối IDF – MDF: Mỗi tầng thường có một IDF (tủ mạng phụ tầng) kết nối về MDF (tủ mạng chính). Đây là ứng dụng điển hình nhất của backbone OM3.

Kết nối giữa các tòa nhà gần nhau trong cùng khuôn viên: Nếu khoảng cách dưới 300m và không cần chịu lực kéo hay chịu thời tiết, Mini Breakout indoor/outdoor (R308217) là lựa chọn tốt.

Kết nối storage với server trong data center nội bộ: Tốc độ 10 Gbps với khoảng cách 300m là đủ cho hầu hết data center doanh nghiệp vừa.
