Cáp mạng R&M Cat6 LSZH 250MHz (809796): chọn cáp chống cháy đúng cách cho công trình trọng yếu

Khối lượng khói cáp mỏng có thể thay đổi cả cuộc sống

Khi cháy xảy ra trong tòa nhà, nhiệt độ và ngọn lửa thường không phải thứ gây thiệt hại nhanh nhất cho con người. Khói độc mới là. Trong nhiều vụ cháy lớn tại các tòa nhà thương mại, bệnh viện, trung tâm dữ liệu, khói từ vật liệu cháy lan dọc theo đường ống kỹ thuật và cáp trong trần là nguyên nhân chính làm mất tầm nhìn và gây ngạt cho người di tản, ngay cả khi họ ở cách xa tâm đám cháy hàng chục mét.

Cáp mạng thông thường dùng vỏ PVC khi cháy sẽ thải ra lượng khói đặc lớn và khí hydrogen chloride (HCl) có tính ăn mòn, độc hại. Trong không gian kín của tòa nhà cao tầng, bệnh viện, data center hay đường hầm, lượng khói và khí độc này không thoát ra ngoài được, bám lại ngay trong hành lang và phòng kín, biến một sự cố nhỏ thành thảm họa. Đây là lý do nhiều quy chuẩn xây dựng hiện đại tại châu Âu và ngày càng nhiều dự án lớn tại Việt Nam bắt đầu yêu cầu cáp hạ tầng dùng vỏ bọc LSZH (Low Smoke Zero Halogen) thay vì PVC truyền thống.

R&M, thương hiệu hạ tầng mạng đến từ Thụy Sĩ với hơn 60 năm kinh nghiệm, có một phiên bản cáp Cat6 thiết kế riêng cho các công trình cần an toàn cháy cao: 809796, dòng R&Mfreenet U/UTP Cat.6 250MHz với vỏ bọc LSZH, đạt chuẩn cháy Dca theo quy định CPR châu Âu. Bài viết này phân tích chi tiết thông số kỹ thuật và những tình huống thực tế mà bạn nên chọn phiên bản LSZH này thay vì bản PVC thông thường.

Vỏ bọc LSZH là gì và vì sao nó quan trọng

LSZH là viết tắt của Low Smoke Zero Halogen, chỉ loại vật liệu vỏ bọc cáp có hai đặc tính then chốt: khi cháy tạo rất ít khói (low smoke) và không thải ra khí halogen độc hại như HCl, HBr hay HF (zero halogen). So với vỏ PVC truyền thống, sự khác biệt không nằm ở việc cáp có “cháy được hay không cháy được” mà nằm ở những gì xảy ra khi cháy thật sự xảy ra.

Với cáp vỏ PVC, khói đặc đặc và khí HCl thải ra có thể ăn mòn các thiết bị điện tử xung quanh, phá hủy mạch in, làm hư hỏng thiết bị tro

ng tủ rack gần đó, và nguy hiểm trực tiếp cho người. Với cáp vỏ LSZH, lượng khói giảm đáng kể, khí thải không chứa halogen độc hại, giúp duy trì tầm nhìn cho người di tản và hạn chế ăn mòn thiết bị. Đây không phải lý thuyết, mà là lý do các quy chuẩn như CPR (Construction Products Regulation) của châu Âu phân loại chặt chẽ hiệu năng cháy của cáp và yêu cầu sử dụng LSZH trong nhiều loại công trình.

Bóc tách thông số kỹ thuật của 809796

809796, tên đầy đủ theo hãng là R&Mfreenet U/UTP Cat.6 250MHz 4PxAWG24 LSZH, thuộc dòng R&Mfreenet Cat.6 Level 2 của R&M, về hiệu năng truyền dẫn hoàn toàn tương đương phiên bản PVC (R809797), chỉ khác ở vỏ bọc được nâng cấp lên LSZH và phân loại cháy cao hơn.

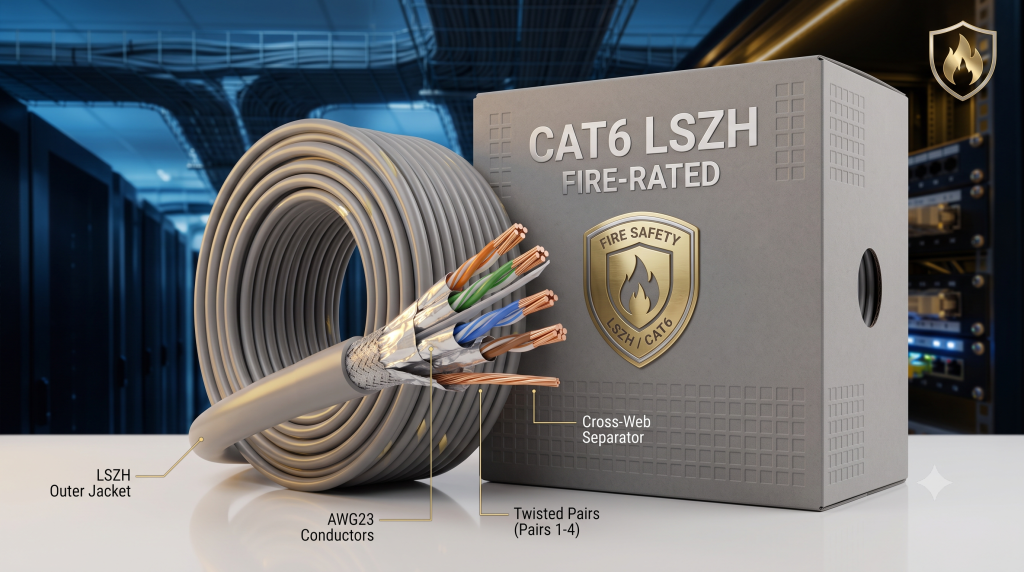

Về cấu trúc vật lý, cáp gồm 4 đôi dây xoắn, lõi đồng đặc nguyên chất (bare solid copper, không phải lõi thép mạ đồng CCA giá rẻ), tiết diện AWG24 đường kính khoảng 0,515mm. Lớp cách điện Polyethylene dày 0,98mm, có thanh phân cách giữa các đôi (cross separator) giúp giảm nhiễu giữa các đôi dây trong cùng sợi cáp. Đường kính ngoài danh định 5,7mm, trọng lượng 36 kg/km, đóng hộp 305m tiện thi công kéo dây liên tục.

Về hiệu năng truyền dẫn, băng thông 250 MHz đúng ngưỡng cao nhất của chuẩn Cat6 theo ISO/IEC 11801 2nd ed., ANSI/TIA-568.2 và EN 50173-1. Trở kháng đặc tính 100 +/- 5 Ohm tại 100 MHz, tốc độ truyền tín hiệu danh định (NVP) khoảng 65%, độ lệch trễ (delay skew) không quá 45ns trên 100m. Điện trở vòng dây DC không quá 19 Ohm trên 100m, điện trở cách điện lớn hơn hoặc bằng 5000 MOhm.km. Đây là những chỉ số hoàn toàn tương đương với bản PVC R809797, khẳng định rằng việc chọn LSZH không đánh đổi bất kỳ hiệu năng truyền dẫn nào.

Về hỗ trợ PoE, hãng công bố đầy đủ chuẩn IEEE 802.3af/at/bt, tức Type 1 đến Type 4, Universal PoE và Power over HDBaseT. Điều này có nghĩa cáp có thể cấp nguồn cho các thiết bị PoE công suất cao như access point Wi-Fi 6/7, camera PTZ hay IP phone mà không cần kéo dây nguồn riêng.

Về an toàn cháy, đây là điểm khác biệt cốt lõi so với bản PVC. Vỏ LSZH của 809796 đạt phân loại cháy Dca-s2,d2,a1 theo quy định CPR (EN 50575), trong đó s2 là mức khói thấp (low smoke), d2 là mức giọt cháy hạn chế (limited flaming droplets), a1 là mức acid thấp (low acidity). Cáp cũng đạt các tiêu chuẩn chống cháy IEC 60332-1 (không lan cháy đơn sợi), IEC 60754-2 (hàm lượng halogen thấp) và IEC 61034 (mật độ khói). Đây là bộ chứng nhận phòng cháy đầy đủ nhất mà một sợi cáp Cat6 có thể đạt được trong phân loại Dca.

Dải nhiệt độ vận hành từ -20 độ C đến +60 độ C, thi công từ 0 độ C đến +50 độ C, bán kính uốn cong tối thiểu 35mm khi vận hành và 55mm khi thi công có tải, lực kéo tối đa 100N.

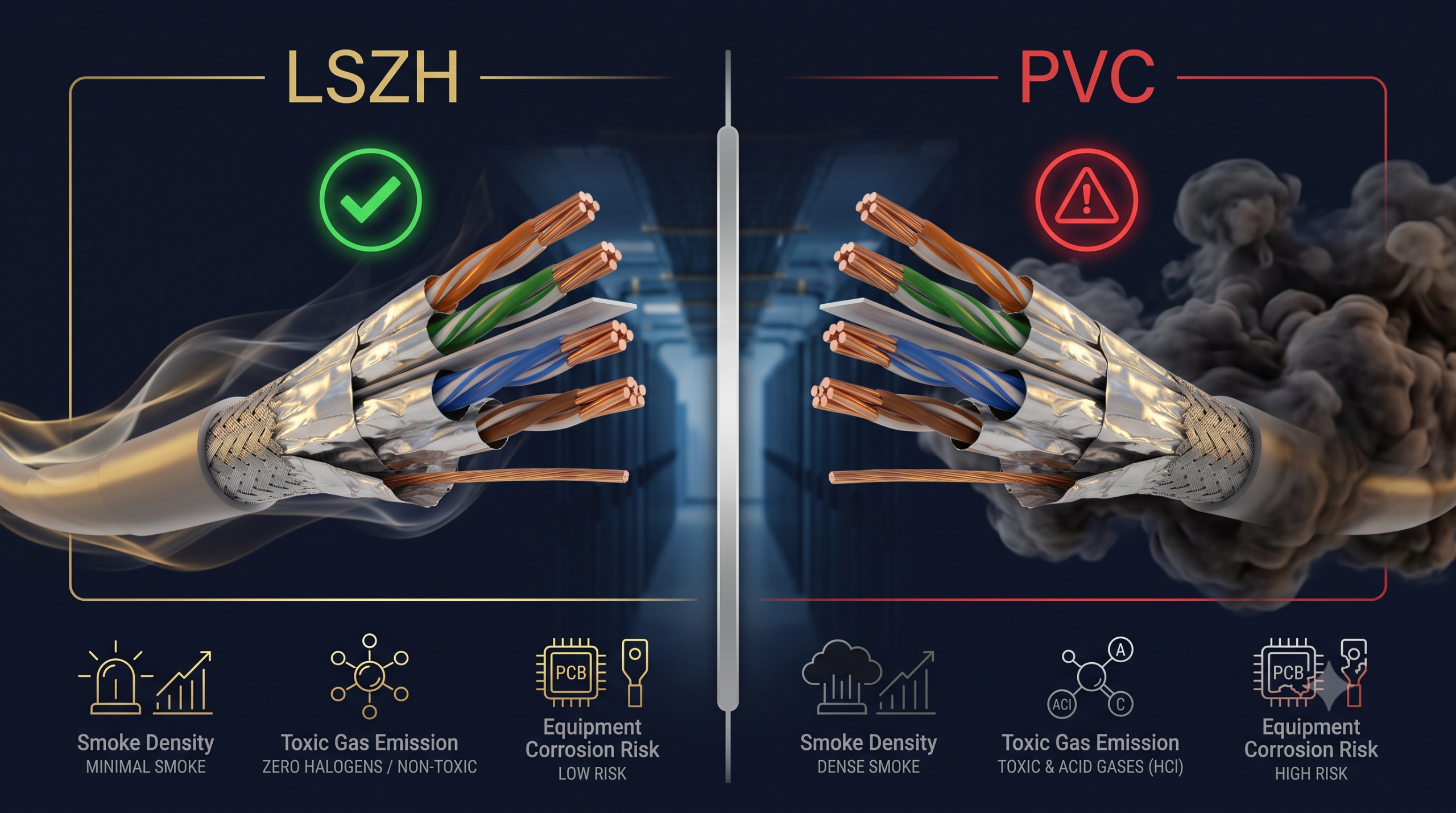

809796 (LSZH) và R809797 (PVC): chọn bản nào cho đúng

Hai phiên bản này cùng là Cat6 U/UTP 250MHz AWG24 của R&M, cùng lõi đồng, cùng băng thông, cùng hỗ trợ PoE Type 1-4. Điểm khác biệt duy nhất nằm ở vỏ bọc và phân loại cháy:

Tiêu chí	809796 (LSZH)	R809797 (PVC)
Vỏ bọc	LSZH (ít khói, không halogen)	PVC
Phân loại cháy CPR	Dca-s2,d2,a1 (cao hơn)	Eca (tiêu chuẩn)
Tiêu chuẩn cháy bổ sung	IEC 60332-1, IEC 60754-2, IEC 61034	IEC 60332-1
Khói khi cháy	Ít khói, không khí độc halogen	Khói đặc, thải HCl độc hại
Hiệu năng truyền dẫn	Tương đương	Tương đương
PoE	Type 1-4	Type 1-4
Phù hợp	Tòa nhà cao tầng, bệnh viện, data center, đường hầm, nơi yêu cầu phòng cháy nghiêm ngặt	Văn phòng, thương mại thông thường
Chi phí	Cao hơn (~10-15%)	Tối ưu hơn

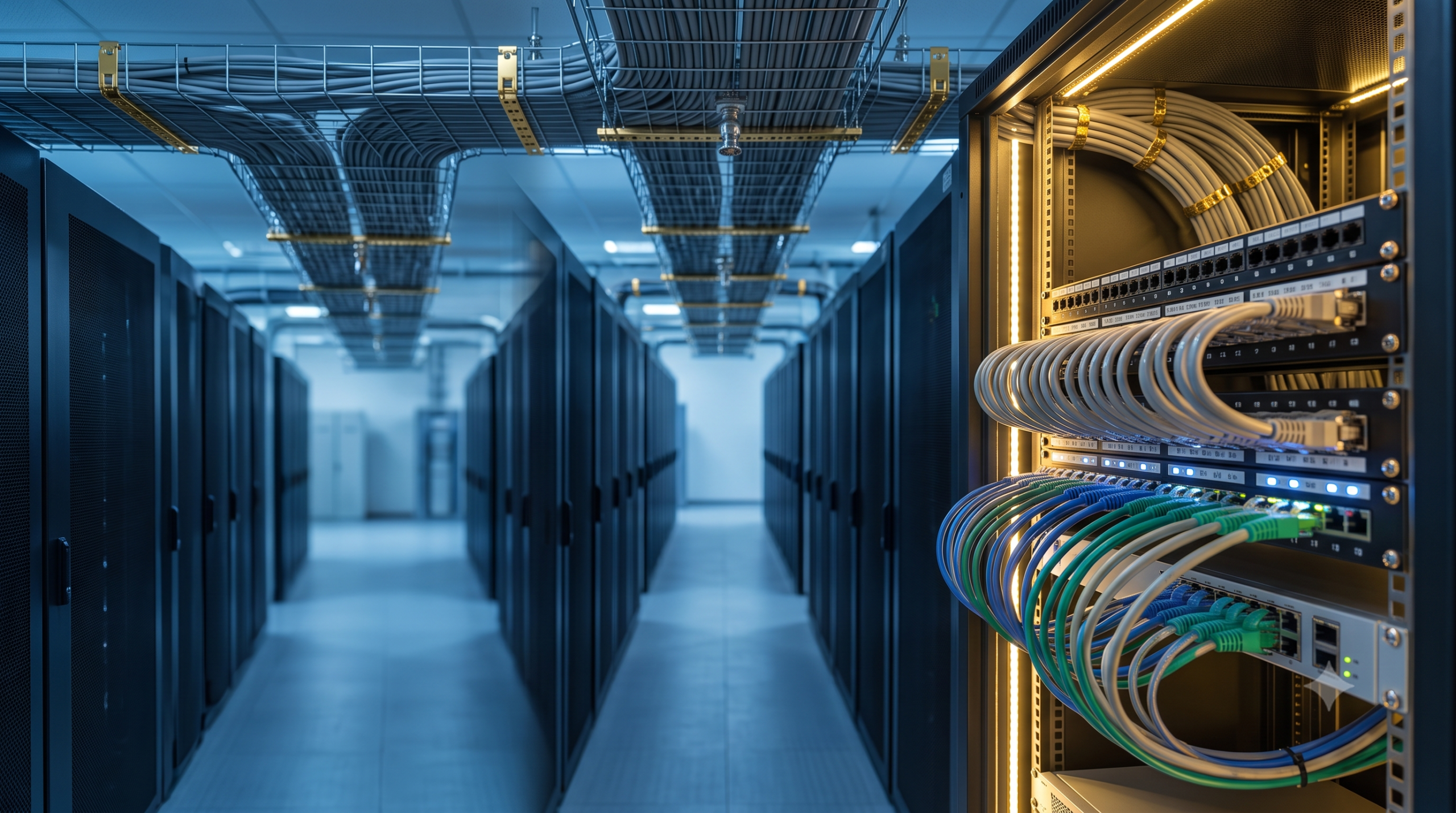

Nói thẳng để bạn dễ quyết định: nếu công trình của bạn là văn phòng thông thường, hệ thống camera hay mạng nội bộ không có yêu cầu đặc biệt về phòng cháy, bản PVC R809797 đã đủ và tiết kiệm hơn. Nhưng nếu dự án của bạn là tòa nhà cao tầng, bệnh viện, data center, trung tâm thương mại, trường học, hay bất kỳ công trình nào có yêu cầu phòng cháy theo quy chuẩn hiện đại, 809796 LSZH là lựa chọn đúng và cần thiết. Chi phí chênh lệch khoảng 10-15% so với bản PVC là khoản đầu tư nhỏ so với hậu quả của việc dùng cáp sai chuẩn trong một sự cố cháy thực tế.

Một lưu ý thêm: nhiều dự án quốc tế và FDI tại Việt Nam hiện nay đang áp dụng quy chuẩn châu Âu hoặc quy chuẩn riêng của chủ đầu tư, trong đó LSZH là yêu cầu bắt buộc cho toàn bộ cáp hạ tầng. Chọn 809796 từ đầu giúp dự án của bạn không bị loại ngay từ vòng hồ sơ thầu.

Kết hợp đúng hệ để đạt hiệu năng Cat6 trọn vẹn

Giống như bản PVC, cáp LSZH 809796 cần được kết hợp với module đấu nối và patch panel R&M đồng bộ để đạt chứng nhận Permanent Link Class D và Class E. Theo bảng khuyến nghị của hãng, 809796 kết hợp với module R&M Cat.5e/u đạt Class D, với module Cat.6/u hoặc Cat.6A/u đạt Class E. Đây là điều kiện để tuyến cáp được chứng nhận khi đo kiểm nghiệm thu.

AlphaTek tư vấn và cung cấp toàn bộ hệ cáp cấu trúc R&M đồng bộ: cáp, patch panel, module RJ45, dây nhảy, đảm bảo công trình đạt đúng tiêu chuẩn từ tủ rack đến ổ cắm tường, không bị kéo tụt hiệu năng bởi một mắt xích yếu.

Khi nào cần nâng cấp lên Cat6A

Nếu công trình của bạn cần băng thông lớn hơn 250MHz, hỗ trợ 10GBASE-T (10 Gigabit) trên toàn tuyến, hoặc đang thiết kế data center với mật độ kết nối cao, bạn nên cân nhắc dòng Cat6A của R&M (ví dụ R308247, Cat6A U/FTP 650MHz). Đây là bước nâng cấp về hiệu năng, không chỉ về an toàn cháy. AlphaTek có cả hai dòng và tư vấn theo đúng nhu cầu thực tế của từng dự án.

Vì sao chọn mua cáp R&M tại AlphaTek

• Hàng chính hãng R&M, nhập khẩu có nguồn gốc rõ ràng, đầy đủ hóa đơn VAT, không lo hàng trôi nổi đội lốt thương hiệu.
• Tư vấn đúng cấp cáp theo thực tế công trình: PVC hay LSZH, Cat6 hay Cat6A, không tư vấn thừa để đẩy giá trị đơn hàng.
• Cung cấp đồng bộ cả hệ cáp có cấu trúc: cáp, patch panel, module, dây nhảy R&M, kèm phương án thi công và đo kiểm chứng nhận.
• Một đầu mối cho cả hạ tầng dự án: cáp R&M, tủ rack, thiết bị mạng Ruijie, nguồn UPS Vertiv và APC, giúp công trình đồng bộ và tối ưu chi phí tổng thể.
• Báo giá theo khối lượng dự án, cập nhật theo tỷ giá thực tế tại thời điểm đặt hàng, minh bạch với khách hàng.

AlphaTek là nhà phân phối thiết bị mạng, nguồn điện và hạ tầng kết nối, phục vụ cả khách lẻ và khách dự án, theo đúng tinh thần Creative – Serving – Leading.

Câu hỏi thường gặp

1. Cáp LSZH 809796 có hiệu năng truyền dữ liệu khác gì so với bản PVC R809797 không? Không. Cả hai phiên bản đều là Cat6 U/UTP 250MHz AWG24, cùng băng thông, cùng trở kháng, cùng hỗ trợ PoE Type 1-4 và Gigabit Ethernet. Điểm khác duy nhất là vỏ bọc LSZH an toàn hơn khi cháy.
2. Dự án của tôi có bắt buộc phải dùng cáp LSZH không? Tùy theo quy chuẩn của công trình và yêu cầu của chủ đầu tư. Các dự án áp dụng tiêu chuẩn châu Âu CPR, dự án quốc tế/FDI, tòa nhà cao tầng, bệnh viện, data center thường yêu cầu LSZH. AlphaTek tư vấn cụ thể theo hồ sơ dự án của bạn.
3. Cáp LSZH có khó thi công hơn PVC không? Không đáng kể. 809796 có cùng đường kính 5,7mm, cùng bán kính uốn cong và lực kéo như bản PVC. Thợ thi công quen tay với cáp Cat6 sẽ không thấy khác biệt khi làm việc với phiên bản LSZH này.
4. AlphaTek có báo giá cáp LSZH theo dự án không? Có. Cáp R&M nhập theo tỷ giá USD, AlphaTek báo giá theo khối lượng thực tế và tỷ giá tại thời điểm đặt hàng, minh bạch và cạnh tranh cho mọi quy mô dự án.

Chọn đúng cáp, bảo vệ đúng người

An toàn cháy không phải là hạng mục để cắt giảm chi phí. Một sợi cáp LSZH chính hãng R&M chi phí chênh khoảng 10-15% so với bản PVC, nhưng có thể tạo ra sự khác biệt giữa việc người trong tòa nhà có tầm nhìn để di tản hay bị mất phương hướng trong khói độc. Chọn đúng từ đầu, với thông số rõ ràng và thương hiệu có gốc gác như R&M, là cách làm chuyên nghiệp nhất.
