ODF UniRack2 RM 818433 – Trung Tâm Phân Phối Quang Chuyên Nghiệp Trong Tủ Rack 19″

Điểm Kết Thúc Cáp Quang – Nơi Cần Sự Chính Xác Và Bền Vững Nhất

Trong hệ thống cáp quang, cáp backbone chỉ có giá trị khi được kết thúc (terminate) đúng cách. Điểm kết thúc này là nơi cáp backbone gặp thiết bị chủ động (switch quang), và chất lượng của điểm kết thúc ảnh hưởng trực tiếp đến suy hao tín hiệu tổng thể của tuyến quang.

ODF (Optical Distribution Frame) – khay phân phối quang là thiết bị lắp trong tủ rack 19 inch, chứa các adapter quang để kết nối dây pigtail (hàn vào cáp backbone) với patch cord quang (nối đến thiết bị switch). ODF còn có không gian để quản lý mối hàn và dây thừa một cách gọn gàng, tránh bẻ sợi quang quá bán kính uốn tối thiểu.

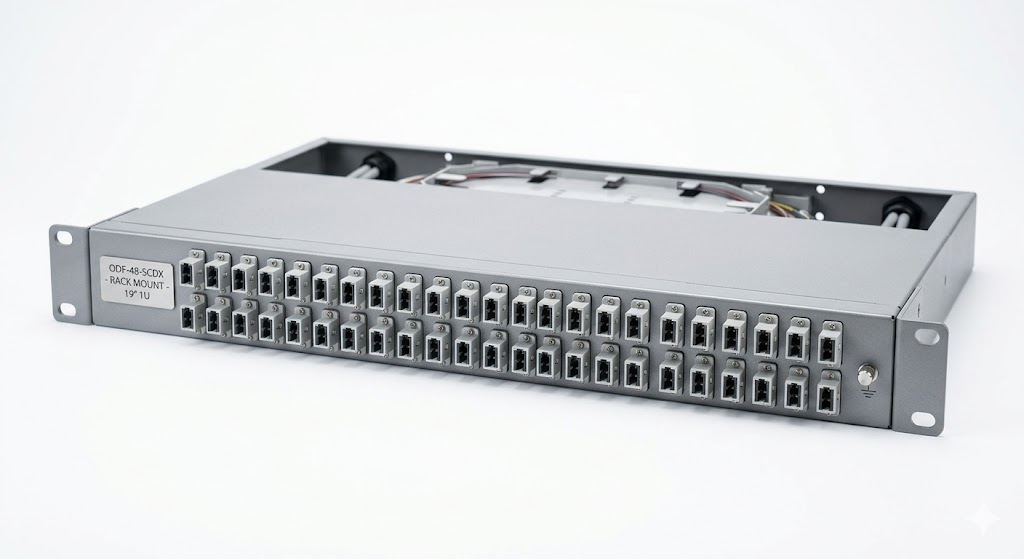

RM UniRack2 (mã 818433) là ODF 1U dành cho rack 19 inch, phiên bản rỗng (empty) để lắp adapter SC Duplex – linh hoạt để cấu hình theo đúng nhu cầu từng dự án.

Thông Số Kỹ Thuật ODF 818433

Thông số	Chi tiết
Mã sản phẩm	818433
Tên đầy đủ	1U-UniRack2-0-for SCDno-no (Empty for max 24x SC-Duplex adapters)
Xuất xứ	Trung Quốc (thiết kế RM)
Kích thước rack	19 inch, 1U
Dung lượng tối đa	24 x SC Duplex adapter (= 48 sợi)
Kiểu lắp	Rack mount, trượt (sliding)
Đi kèm adapter	Không (mua adapter riêng)
Cũng phù hợp với	LSH, SC, LC Duplex adapters (xem thêm 819674)

Cấu Trúc “Empty Frame” – Linh Hoạt Cấu Hình Theo Dự Án

Thiết kế frame rỗng (empty) của UniRack2 cho phép bạn chỉ lắp số adapter cần thiết, không phải trả tiền cho 24 cổng nếu dự án chỉ cần 6 hay 12. Điều này đặc biệt hữu ích khi:

• Dự án mở rộng theo giai đoạn: Lắp 6 adapter SC lúc đầu, sau đó thêm lên 12, rồi 24 khi cần mà không phải thay ODF.
• Kết hợp adapter khác nhau: Một ODF có thể chứa một phần adapter SC MM (multimode) và một phần SC SM (singlemode) nếu dự án có cả hai loại kết nối.
• Tối ưu chi phí ban đầu: Mua ODF frame + số adapter vừa đủ, không lãng phí.



Adapter SC – Trái Tim Của ODF

Sau khi có ODF frame 818433, bạn cần lắp adapter SC vào:

821235 – Adapter SC/SC Multimode (Flangeless): Coupler SC không bích, lắp trực tiếp vào panel của UniRack2. Dùng cho OM3/OM4 multimode. Giá ~3.22 USD/piece (bán theo hộp 12 pcs).

821236 – OS2 SC Coupler: Adapter SC Singlemode, dùng khi kết nối cáp OS2. Cũng giá ~3.22 USD/piece.

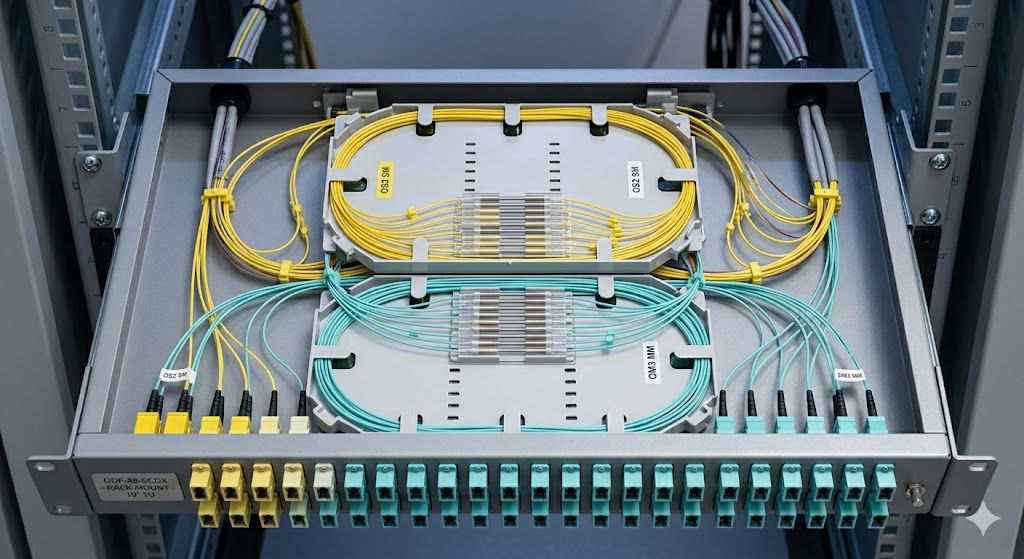

Quản Lý Mối Hàn Và Sợi Dư

Một tính năng quan trọng của ODF chuyên nghiệp là khả năng quản lý mối hàn nối (fusion splice) và sợi quang dư thừa (slack):

Splice holder (308448 – FO Splice Holder ANT/Fujikura R40, 12 splices): Khay giữ mối hàn bảo vệ bằng heat shrink, cố định mối hàn không bị rung. Giá ~1.35 USD/piece.

Các sợi quang sau khi hàn nối cần được cuộn lại trong không gian nhất định mà không bị bẻ dưới bán kính tối thiểu (thường 30mm cho sợi quang tight buffer). ODF RM được thiết kế với đủ không gian và ray dẫn để thực hiện điều này.

SC Blind Cover (30843): Nút bịt cổng SC chưa dùng, ngăn bụi vào làm bẩn bề mặt đầu nối quang. Giá ~0.45 USD – nhỏ nhưng quan trọng, vì một hạt bụi trên ferrule SC có thể tăng suy hao lên vài dB.

Thi Công ODF Đúng Kỹ Thuật

Bước 1 – Lắp ODF vào rack: UniRack2 lắp vào rack 19 inch bằng vít rack chuẩn. Chọn vị trí trong rack có đủ không gian phía sau để cáp backbone vào.

Bước 2 – Đưa cáp backbone vào: Cáp LT outdoor hoặc Mini Breakout indoor được đưa vào từ phía sau ODF qua gland bảo vệ, cố định cơ học.

Bước 3 – Hàn nối pigtail: Từng sợi của cáp backbone được hàn nối với pigtail tương ứng (SC hoặc LC). Mối hàn được đặt vào splice holder.

Bước 4 – Lắp adapter và cắm pigtail: Adapter SC lắp vào vị trí trên ODF, đầu SC của pigtail cắm vào mặt trong adapter.

Bước 5 – Đo kiểm: Dùng OTDR hoặc máy đo công suất quang để kiểm tra suy hao từng đầu cuối. Chuẩn mực: suy hao mỗi adapter SC ≤ 0.5 dB; mối hàn fusion splice ≤ 0.1 dB.

Bước 6 – Kết nối patch cord: Cắm patch cord SC-LC (hoặc SC-SC) vào mặt ngoài adapter, đầu kia vào cổng SFP trên switch.

ODF RM Vs. Khay Quang Generic

Tiêu chí	Khay generic	RM UniRack2
Chất liệu khung	Thép mỏng, dễ biến dạng	Thép dày, cứng chắc
Không gian quản lý sợi	Hẹp, dễ bẻ cong sợi	Đủ rộng, có ray dẫn sợi
Slide mechanism	Không có hoặc kém	Có sliding tray, tiếp cận dễ dàng
Tương thích adapter	Chỉ một loại	SC, LC, LSH
Bảo hành	1 năm thường	25 năm (khi dùng đồng bộ RM)
