Patch panel và jack CommScope – “mắt xích” nhỏ quyết định cả hệ thống cáp

Kéo cáp Cat6A hàng trăm triệu, nhưng đầu bấm (jack) mua loại rẻ trên mạng, patch panel dùng hàng không rõ xuất xứ. Kết quả: test cáp Cat6 pass nhưng Cat6A fail, tốc độ mạng không đạt 10G dù cáp đúng chuẩn. Mất công kéo lại? Không – chỉ cần thay jack và patch panel đúng chuẩn Cat6A.

Trong hệ thống cáp mạng có cấu trúc (structured cabling), cáp chỉ là 1 phần. Jack (đầu kết nối tại ổ mạng), patch panel (bảng kết nối trong tủ rack), và patch cord (dây nối từ panel đến thiết bị) – tất cả phải cùng chuẩn, cùng chất lượng. Một mắt xích yếu kéo cả hệ thống xuống.

Patch panel là gì và làm gì trong hệ thống cáp?

Vai trò

Patch panel là bảng kết nối trung tâm trong tủ rack phòng mạng. Mỗi sợi cáp từ ổ mạng (wall outlet) kéo về và kết thúc tại 1 port trên patch panel. Từ patch panel, dùng patch cord nối đến switch.

Tại sao cần patch panel thay vì cắm cáp thẳng vào switch? – Linh hoạt: Thay đổi kết nối bằng cách đổi patch cord, không cần rút cáp trong tường – Bảo vệ cáp: Cáp trong tường cố định, chỉ patch cord bị cắm rút thường xuyên. Patch cord hỏng thì thay, không ảnh hưởng cáp chính – Quản lý: Dán nhãn, sơ đồ kết nối rõ ràng. Biết port nào nối đến phòng nào

Cấu tạo

Patch panel gồm: – Khung (frame): Kim loại, gắn vào tủ rack 19” chuẩn. Chiều cao 1U (24 port) hoặc 2U (48 port) – Jack/Module: Đầu kết nối RJ45 nơi cáp từ tường được bấm vào. Đây là linh kiện quan trọng nhất – Cable management: Thanh giữ cáp phía sau, giữ cáp gọn gàng

Jack mạng – linh kiện nhỏ, ảnh hưởng lớn

Jack quyết định hiệu năng

Jack RJ45 là nơi 8 sợi đồng trong cáp mạng được kết nối vào connector. Chất lượng jack ảnh hưởng trực tiếp đến:

• Crosstalk (nhiễu xuyên âm): Jack kém → nhiễu giữa các đôi dây → tốc độ giảm
• Return Loss (tổn hao phản hồi): Jack không khớp trở kháng → tín hiệu phản xạ → lỗi truyền
• Insertion Loss (tổn hao xen): Jack tiếp xúc kém → tín hiệu suy giảm

Với Cat6A (500 MHz), mọi sai số nhỏ đều được phóng đại. Jack Cat6 thông thường không đạt chuẩn Cat6A ở tần số 250-500 MHz, dù trông giống hệt nhau bên ngoài.

Jack CommScope – thiết kế cho hiệu năng cao

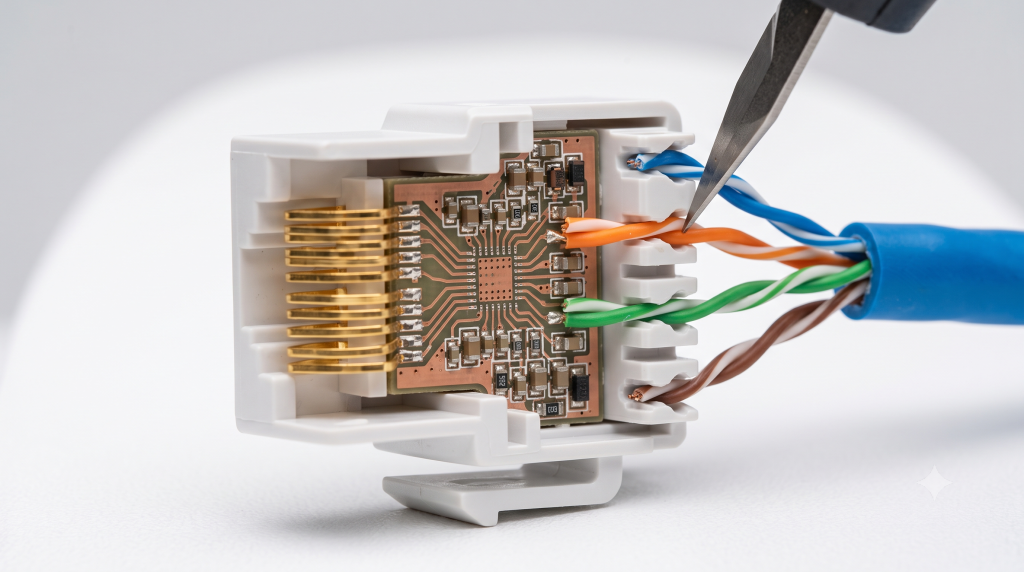

SYSTIMAX GigaSPEED X10D (Cat6A): – Thiết kế bù xuyên âm (crosstalk compensation) tích hợp trong PCB jack – Bấm không cần dụng cụ chuyên biệt (toolless) hoặc bấm bằng dụng cụ tiêu chuẩn – Tiếp xúc mạ vàng 50 micro-inch, đảm bảo kết nối ổn định sau hàng nghìn lần cắm rút – Đạt chuẩn Cat6A với biên độ dư (headroom) rộng

NETCONNECT Cat6A Jack: – Hiệu năng Cat6A đầy đủ, giá hợp lý hơn SYSTIMAX – Thiết kế toolless, thi công nhanh – Phù hợp văn phòng, trường học, bệnh viện

Dòng patch panel CommScope

SYSTIMAX 360G2 Evolve

Patch panel module hoá cao cấp nhất: – 1U = 24 port Cat6A hoặc 1U = 48 port Cat6A (high-density) – Module tháo lắp: thay đổi từ đồng sang quang hoặc ngược lại trên cùng frame – Angled panel: cáp thoát ra ở góc 45°, giảm bán kính uốn, gọn hơn panel phẳng – Tích hợp cable management, không cần mua riêng

SYSTIMAX M-Series

Patch panel truyền thống, jack gắn cố định: – 24 port / 1U hoặc 48 port / 2U – Jack SYSTIMAX GigaSPEED gắn snap-in – Phù hợp dự án có số port cố định, không cần linh hoạt module

NETCONNECT Patch Panel

Dòng trung cấp: – 24 port / 1U – Jack NETCONNECT Cat6/Cat6A – Giá hợp lý cho văn phòng, trường học, dự án ngân sách vừa

Chọn patch panel và jack đúng chuẩn

Nguyên tắc 1: Cùng hãng, cùng dòng

Cáp CommScope SYSTIMAX + jack SYSTIMAX + patch panel SYSTIMAX + patch cord SYSTIMAX = bảo hành hệ thống 25 năm. Trộn hãng = mất bảo hành, và khi có vấn đề (tốc độ không đạt, lỗi kết nối), không ai chịu trách nhiệm.

Nguyên tắc 2: Jack phải cùng chuẩn với cáp

Cáp	Jack cần dùng
Cat5e	Jack Cat5e trở lên
Cat6	Jack Cat6 trở lên
Cat6A	Jack Cat6A (bắt buộc, không dùng Cat6)

Jack Cat6 trông giống Cat6A nhưng không đạt chuẩn ở tần số trên 250 MHz. Dùng jack Cat6 cho cáp Cat6A = toàn bộ đường cáp bị hạ chuẩn xuống Cat6, lãng phí tiền mua cáp Cat6A.

Nguyên tắc 3: Patch cord cùng chuẩn

Patch cord (dây nối từ patch panel đến switch) cũng phải cùng chuẩn Cat6A nếu hệ thống là Cat6A. Dùng patch cord Cat5e nối từ patch panel Cat6A đến switch 10G = bottleneck ngay tại patch cord.

Luôn dùng patch cord sản xuất sẵn (factory-terminated): Test 100% tại nhà máy, chất lượng đồng nhất. Patch cord bấm tay tại công trình là nguồn lỗi phổ biến nhất trong hệ thống cáp.

Bao nhiêu port patch panel cần cho dự án?

Quy tắc: Số port patch panel = số ổ mạng trong toà nhà + dự phòng 10-20%.

Quy mô	Số ổ mạng ước tính	Patch panel cần
Văn phòng 20 người	30-40 port	2 × 24-port panel
Văn phòng 50 người	70-100 port	3-4 × 24-port panel
Văn phòng 100+ người	150-200 port	4-5 × 48-port panel
Trường học 30 phòng	60-90 port	3-4 × 24-port panel
Data center 10 rack	400-800 port	10-20 × 48-port panel

Dự phòng port: Luôn kéo thêm 10-20% so với nhu cầu hiện tại. Thêm 1 ổ mạng sau khi hoàn thiện tốn gấp 3-5 lần so với kéo sẵn ban đầu.

Lắp đặt patch panel – mẹo từ thực tế

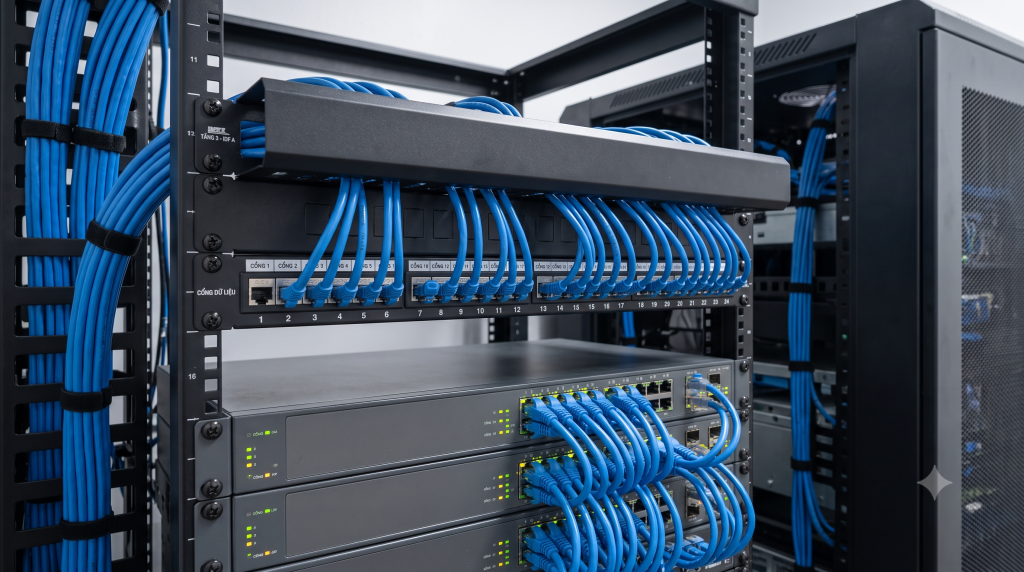

Thứ tự gắn: Patch panel gắn phía trên switch trong tủ rack. Cáp từ tường đi vào patch panel từ phía sau/trên, patch cord nối xuống switch phía dưới.

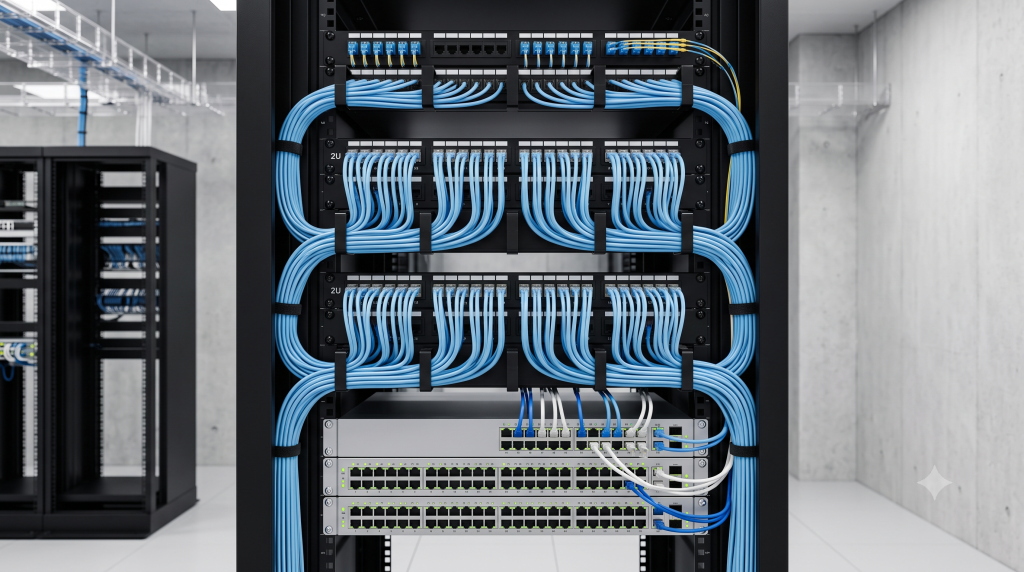

Cable management: Gắn thanh cable management (1U) giữa mỗi patch panel và switch. Patch cord đi qua cable management rồi mới vào switch – gọn gàng, dễ truy xuất.

Dán nhãn: Mỗi port trên patch panel dán nhãn tương ứng với ổ mạng trong phòng (ví dụ: P301-01 = phòng 301, ổ số 1). Giữ sơ đồ kết nối (patch schedule) trong file hoặc in dán trên cửa tủ rack.

Test: Test mỗi đường cáp sau khi bấm jack xong, trước khi lắp nắp ổ mạng và đóng trần. Nếu fail, sửa ngay khi cáp còn truy cập được.

AlphaTek phân phối patch panel và jack CommScope chính hãng

AlphaTek phân phối chính hãng CommScope SYSTIMAX và NETCONNECT tại Việt Nam – patch panel, jack, patch cord, face plate đầy đủ chuẩn Cat5e đến Cat6A. Tư vấn chọn dòng phù hợp với cáp đang dùng hoặc dự kiến kéo.

Liên hệ AlphaTek qua hotline 086 216 2625 hoặc alphatek.com.vn để được tư vấn và báo giá nhanh.

Văn phòng: P109 Tầng 2 Toà PZ4, KĐT Vinhomes Smart City, Phường Tây Mỗ, Hà Nội.

Câu hỏi thường gặp

1. Jack Cat6 có dùng được cho cáp Cat6A không? Về mặt vật lý thì cắm vừa, nhưng hiệu năng không đạt chuẩn Cat6A. Jack Cat6 chỉ test đến 250 MHz, Cat6A yêu cầu 500 MHz. Toàn bộ đường cáp bị hạ chuẩn xuống Cat6, chỉ chạy 10G ở 55m thay vì 100m.
2. Patch panel 24 port hay 48 port tốt hơn? Tuỳ quy mô. 24 port (1U) cho dự án nhỏ, linh hoạt khi mở rộng. 48 port (2U) cho dự án lớn, tiết kiệm không gian rack (48 port trong 2U thay vì 2 panel 24 port cũng 2U). Panel high-density 48 port/1U tiết kiệm nhất nhưng giá cao hơn.
3. Có cần dùng patch cord cùng hãng CommScope không? Khuyến nghị mạnh. Patch cord khác hãng vẫn hoạt động nhưng mất bảo hành hệ thống CommScope (25 năm). Với dự án quan trọng, bảo hành hệ thống rất giá trị – khi có vấn đề, CommScope chịu trách nhiệm toàn bộ thay vì các bên đổ lỗi cho nhau.
4. Patch panel module hoá (360G2 Evolve) đắt hơn nhiều so với panel thường? Đắt hơn khoảng 30-50% so với panel jack cố định cùng chuẩn. Nhưng bù lại: linh hoạt thay đổi cấu hình (đồng/quang), thi công nhanh hơn (module gắn sẵn), và tiết kiệm khi cần mở rộng (chỉ mua thêm module, không mua cả panel mới).
