Hệ cáp có cấu trúc (Structured Cabling) là gì? Hướng dẫn từ A đến Z

Vì sao mạng văn phòng hay “giật giật” dù mới thay switch

Nhiều doanh nghiệp gặp tình huống quen thuộc: mạng chậm, camera rớt, WiFi lúc được lúc không, thay switch mới vẫn không cải thiện. Kỹ thuật viên kiểm tra thì phát hiện dây mạng kéo lung tung, đầu bấm ẩu, cáp đi chung máng với cáp điện, một số tuyến quá dài, module đấu nối không đồng bộ. Vấn đề không nằm ở thiết bị đầu cuối, mà ở chính hạ tầng cáp bên dưới.

Hệ cáp có cấu trúc (Structured Cabling System) là cách làm đúng từ đầu: thiết kế và thi công hạ tầng cáp theo tiêu chuẩn, để mọi thiết bị mạng, camera, điện thoại IP, WiFi đều chạy ổn định trên cùng một nền tảng bền vững, dễ quản lý và dễ nâng cấp. Bài viết này giải thích hệ cáp có cấu trúc gồm những gì, vì sao quan trọng, và cần lưu ý gì khi triển khai.

Hệ cáp có cấu trúc gồm những thành phần nào

Một hệ cáp có cấu trúc hoàn chỉnh theo tiêu chuẩn quốc tế (ISO/IEC 11801, ANSI/TIA-568) gồm sáu thành phần chính, mỗi thành phần có vai trò riêng:

Phòng thiết bị (Equipment Room). Nơi đặt tủ server, switch core, router, đầu ghi camera, UPS, là “trái tim” của toàn bộ hệ thống mạng. Thường nằm ở tầng kỹ thuật hoặc phòng server riêng.

Cáp trục chính (Backbone Cabling). Tuyến cáp kết nối phòng thiết bị với các tủ phân phối tầng (floor distributor). Thường dùng cáp quang cho khoảng cách xa và băng thông lớn, hoặc cáp đồng Cat6A cho tòa nhà vừa. Đây là “đường cao tốc” của hạ tầng mạng.

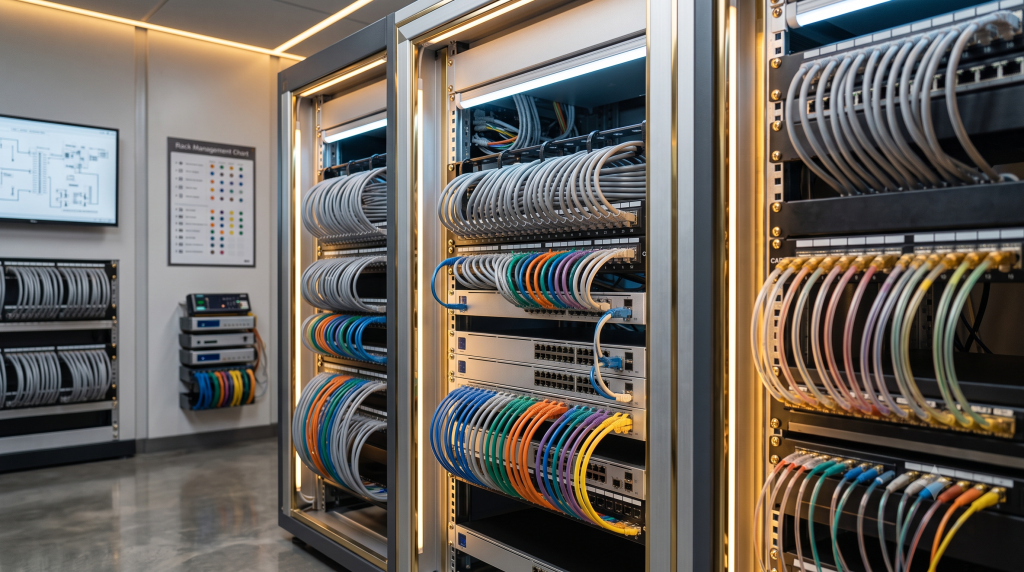

Tủ phân phối tầng (Telecommunications Room/Closet). Mỗi tầng hoặc mỗi khu vực có một tủ rack chứa switch, patch panel, module đấu nối, là điểm phân phối mạng tới từng ổ cắm.

Cáp ngang (Horizontal Cabling). Tuyến cáp từ tủ phân phối tầng tới từng ổ cắm mạng tại bàn làm việc, camera, access point WiFi. Đây là phần chiếm khối lượng cáp lớn nhất, thường dùng cáp đồng Cat6 hoặc Cat6A U/UTP. Quy tắc vàng: mỗi tuyến ngang không quá 90m cáp cố định + 10m dây nhảy hai đầu, tổng không quá 100m.

Ổ cắm khu vực làm việc (Work Area Outlet). Module RJ45 gắn trên mặt nạ tường hoặc hộp nổi, nơi người dùng cắm laptop, điện thoại IP hoặc thiết bị đầu cuối. Chất lượng module và cách đấu nối ảnh hưởng trực tiếp tới hiệu năng cả tuyến.

Dây nhảy (Patch Cord). Dây cáp ngắn nối từ patch panel tới switch (bên tủ rack) và từ ổ cắm tường tới thiết bị đầu cuối (bên bàn làm việc). Thường bị coi nhẹ nhưng là mắt xích dễ gây lỗi nhất nếu dùng hàng kém chất lượng.

Vì sao phải “có cấu trúc” thay vì kéo dây tùy tiện

Kéo dây mạng tùy tiện, ai cần thì nối, cũng chạy được lúc mới. Nhưng vài năm sau bắt đầu phát sinh vấn đề:

Khó tìm lỗi. Khi một tuyến có sự cố, không ai biết dây nào nối đâu, phải rò từng sợi. Một hệ có cấu trúc có bản vẽ, có đánh nhãn, tìm lỗi trong vài phút thay vì vài giờ.

Khó mở rộng. Thêm một access point WiFi, một camera, một phòng họp mới, nếu không có hệ cáp quy hoạch sẵn thì lại kéo thêm dây, chồng chéo, quá tải tủ mạng.

Hiệu năng không đồng đều. Cáp khác loại, đầu bấm khác chuẩn, có tuyến dài quá 100m, dẫn đến rớt gói, camera giật, WiFi chập chờn ở một số khu vực.

Không đo kiểm nghiệm thu được. Một hệ kéo tùy tiện không có chuẩn để đo, không biết đạt hay không đạt. Hệ có cấu trúc đo kiểm từng tuyến bằng máy Fluke, có báo cáo nghiệm thu rõ ràng, biết chắc mỗi tuyến đạt chuẩn trước khi bàn giao.

Tóm lại, hệ cáp có cấu trúc không phải là “sang hơn” mà là “đúng cách”, tiết kiệm chi phí vận hành và sửa chữa về lâu dài.

Chọn chuẩn cáp và thương hiệu nào cho hệ cáp có cấu trúc

Với phần cáp ngang (phần chiếm khối lượng và chi phí lớn nhất), quyết định đầu tiên là chọn chuẩn Cat6 hay Cat6A:

Cat6 (250-450MHz) là mức tối thiểu hợp lý cho hệ mới. Chạy tốt mạng 1 Gigabit, hỗ trợ PoE đầy đủ cho camera và WiFi, chi phí tối ưu. Phù hợp văn phòng vừa và nhỏ, hệ camera, mạng WiFi phổ thông.

Cat6A (500-650MHz) là chuẩn cho hạ tầng 10 Gigabit. Giữ 10G trên trọn 100m, chống nhiễu xuyên kênh tốt hơn, vỏ LSZH an toàn cháy nổ. Phù hợp tòa nhà thương mại, data center, hạ tầng WiFi 6E/7 cần uplink 10G, và bất kỳ dự án nào có tầm nhìn dài hạn trên 10 năm.

Về thương hiệu, AlphaTek phân phối và tư vấn các hãng cáp có cấu trúc hàng đầu:

R&M (Thụy Sĩ) – dòng cao cấp, công nghệ WARP chống nhiễu 10G không cần giáp, module Keystone thế hệ 4, phù hợp dự án đòi hỏi chất lượng Thụy Sĩ và chứng nhận quốc tế.

Commscope (Mỹ) – thương hiệu phổ biến toàn cầu, dải sản phẩm rộng từ Cat6 tới Cat6A và cáp quang, hệ sinh thái phụ kiện đầy đủ.

LS Cable (Hàn Quốc) – giá cạnh tranh, chất lượng ổn định, phù hợp dự án cần tối ưu ngân sách mà vẫn đảm bảo hàng chính hãng.

Điều quan trọng nhất không phải là chọn hãng đắt nhất, mà là chọn đồng bộ: cáp, module, patch panel, dây nhảy cùng một hệ và cùng chuẩn, thi công và đo kiểm đúng quy trình. Một tuyến cáp tốt đấu vào module kém vẫn bị kéo tụt hiệu năng bởi mắt xích yếu nhất.

Quy trình triển khai hệ cáp có cấu trúc

Một dự án cáp có cấu trúc bài bản thường đi theo các bước:

Khảo sát mặt bằng và thiết kế. Xác định số điểm mạng, vị trí tủ rack, tuyến cáp chính và ngang, loại cáp và phụ kiện phù hợp. Bản vẽ thiết kế là nền tảng cho mọi thứ phía sau.

Thi công kéo cáp và đấu nối. Luồn cáp qua máng, ống gen theo đúng bản vẽ, đấu module, patch panel, đánh nhãn từng tuyến. Tuân thủ bán kính uốn cong, lực kéo tối đa và khoảng cách tối đa theo tiêu chuẩn.

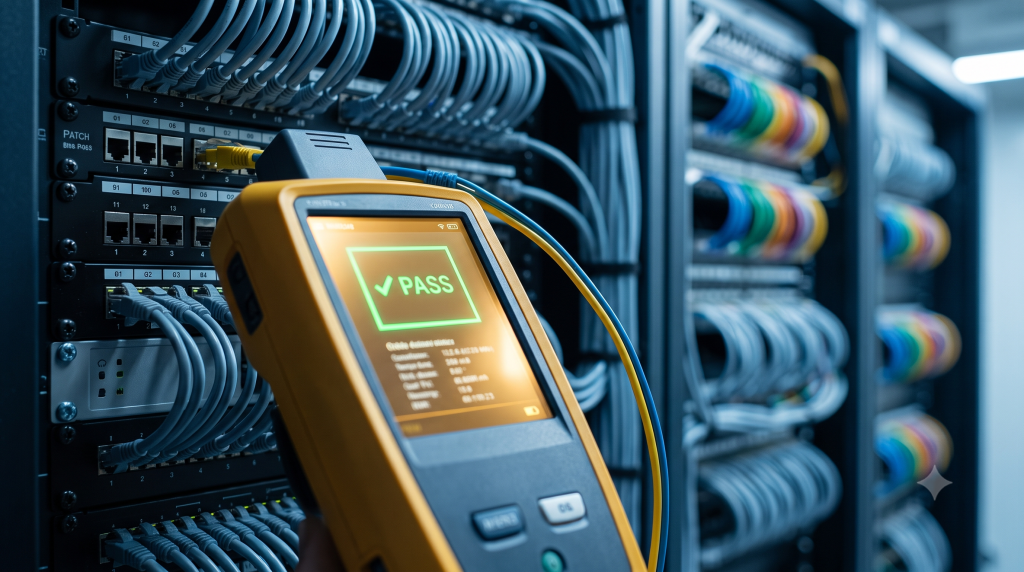

Đo kiểm nghiệm thu. Dùng máy đo chuyên dụng (Fluke DSX) kiểm tra từng tuyến: đạt chuẩn Permanent Link Class D (Cat6) hoặc Class EA (Cat6A). Mỗi tuyến có kết quả PASS/FAIL rõ ràng, xuất báo cáo nghiệm thu.

Bàn giao và bảo trì. Bàn giao bản vẽ hoàn công, báo cáo đo kiểm, nhãn tuyến cáp, bảo hành theo hãng và hỗ trợ kỹ thuật.

AlphaTek tư vấn và triển khai hệ cáp có cấu trúc

AlphaTek không chỉ bán cuộn cáp, mà tư vấn và cung cấp trọn gói hệ cáp có cấu trúc: thiết kế, cáp và phụ kiện chính hãng (R&M, Commscope, LS), tủ rack, switch mạng Ruijie, nguồn UPS, và đo kiểm nghiệm thu. Một đầu mối cho cả hạ tầng, đảm bảo đồng bộ và giảm rủi ro phát sinh.

Cho chúng tôi biết quy mô tòa nhà, số điểm mạng cần đi và yêu cầu về tốc độ, AlphaTek sẽ thiết kế hệ cáp phù hợp và báo giá rõ ràng.

Liên hệ hotline/Zalo 086 216 2625 hoặc truy cập alphatek.com.vn.

Văn phòng: P109 Tầng 2 Tòa PZ4, KĐT Vinhomes Smart City, Phường Tây Mỗ, Hà Nội.

Câu hỏi thường gặp

1. Hệ cáp có cấu trúc có đắt hơn kéo dây thường không? Chi phí ban đầu cao hơn chút, nhưng về lâu dài tiết kiệm nhờ ít lỗi, dễ mở rộng, không phải kéo lại. Với hệ dùng trên 5 năm, tổng chi phí sở hữu (TCO) thường thấp hơn hệ kéo tùy tiện.
2. Văn phòng nhỏ 10-20 người có cần hệ cáp có cấu trúc không? Nên có. Quy mô nhỏ nhưng nếu làm đúng từ đầu (1 tủ rack gọn, cáp Cat6 đánh nhãn, patch panel), mạng sẽ ổn định và dễ mở rộng khi công ty phát triển.
3. Hệ cáp có cấu trúc dùng được bao lâu? Cáp đồng Cat6/Cat6A chất lượng tốt có tuổi thọ 15-25 năm nếu thi công đúng và không bị tác động cơ học. Đây là lý do chọn đúng chuẩn và hàng chính hãng ngay từ đầu.
4. Cáp có cấu trúc có hỗ trợ cả camera, WiFi và điện thoại IP không? Có. Đây chính là ưu điểm lớn nhất: một hạ tầng cáp duy nhất phục vụ mọi thiết bị mạng, bao gồm cả cấp nguồn PoE cho camera và access point.
5. AlphaTek có đo kiểm nghiệm thu không? Có. AlphaTek đo kiểm từng tuyến cáp bằng máy chuyên dụng, xuất báo cáo PASS/FAIL theo chuẩn, đảm bảo hệ thống đạt hiệu năng như thiết kế.
