WiFi nhanh nhưng cáp chậm thì tổng tốc độ vẫn chậm

WiFi 6E và WiFi 7 mang đến tốc độ lý thuyết lên tới hàng Gigabit, thậm chí multi-Gigabit trên mỗi kết nối không dây. Nhưng tốc độ WiFi mà người dùng thực sự nhận được không bao giờ nhanh hơn đường truyền từ access point (AP) về switch, và đường truyền đó chính là sợi cáp đồng chạy trong tường.

Một access point WiFi 6E hoặc WiFi 7 có tổng throughput lý thuyết 5-10 Gbps. Nếu AP đó kết nối về switch bằng một sợi cáp Cat5e hoặc Cat6 chỉ chạy được 1 Gigabit, thì dù WiFi phát 10G trên sóng, lưu lượng về phía có dây vẫn bị nghẽn ở 1G. Nghĩa là bạn đầu tư AP đắt tiền mà chỉ khai thác được một phần nhỏ năng lực thực của nó. Và khác với AP có thể tháo ra thay trong 30 phút, cáp trong tường thì không.

Bài viết này giải thích vì sao WiFi 6E/7 cần cáp Cat6A, và cách chọn cáp RM phù hợp cho hệ thống WiFi doanh nghiệp.

Vì sao WiFi 6E/7 bắt buộc phải có uplink nhanh hơn 1G

WiFi 6E mở rộng sang băng tần 6GHz với thêm 1.200MHz phổ sạch, cho phép kênh rộng tới 160MHz. WiFi 7 tiến thêm với kênh 320MHz, Multi-Link Operation (MLO), và 4096-QAM. Kết quả là một AP WiFi 7 cao cấp có thể phát tổng throughput trên 10 Gbps.

Để AP phát huy năng lực này, uplink về switch phải ít nhất 2,5G, tốt nhất là 10G. Cáp Cat6 chỉ chạy được 1G trên trọn 100m, hoặc 2,5G/5G trên khoảng cách rất ngắn (thường dưới 50m). Cat6A chạy ổn 10G trên trọn 100m, đáp ứng mọi AP trên thị trường hiện nay và cả thế hệ tiếp theo.

Ngoài tốc độ, AP WiFi 6E/7 còn cần nhiều điện hơn để phát sóng trên nhiều băng tần cùng lúc. Một AP WiFi 7 3 radio có thể cần 30-50W, đòi hỏi PoE+ hoặc PoE++ (Type 3-4). Cáp Cat6A lõi đồng AWG23 cho sụt áp thấp hơn Cat6 AWG24 trên cùng khoảng cách, đảm bảo AP nhận đủ điện ngay cả trên tuyến dài.

Cáp RM Cat6A WARP: giải pháp tối ưu cho WiFi doanh nghiệp

RM Cat6A U/UTP 650MHz WARP (R892615) là sự kết hợp lý tưởng cho hạ tầng WiFi 6E/7:

• Băng thông 650MHz, vượt chuẩn 500MHz, cho dư địa an toàn lớn khi chạy 10GBASE-T trên trọn 100m. Dù tuyến cáp dài, có mối nối, hoặc đi qua khu vực nhiệt độ cao, tín hiệu 10G vẫn ổn định.
• Công nghệ WARP chống nhiễu xuyên kênh mà không cần giáp kim loại. Trong tòa nhà thương mại, hàng chục sợi cáp chạy song song trong cùng máng từ tủ tầng lên trần. Nhiễu xuyên kênh giữa các sợi (alien crosstalk) là vấn đề thực tế ở tốc độ 10G. WARP giải quyết việc này bằng cấu trúc cáp, không cần giáp, nên cáp nhẹ và dễ thi công hơn.
• Lõi đồng đặc AWG23, điện trở DC thấp, hỗ trợ PoE Type 1-4 tới 90W. Nuôi được mọi AP WiFi 6E/7 trên thị trường.
• Vỏ LSZH, hạng cháy Dca, phù hợp lắp đặt trong trần văn phòng, khách sạn, bệnh viện.

Thiết kế hạ tầng cáp cho WiFi đúng cách

Một hệ WiFi doanh nghiệp tốt không chỉ cần AP tốt và cáp tốt, mà cần thiết kế tuyến cáp hợp lý:

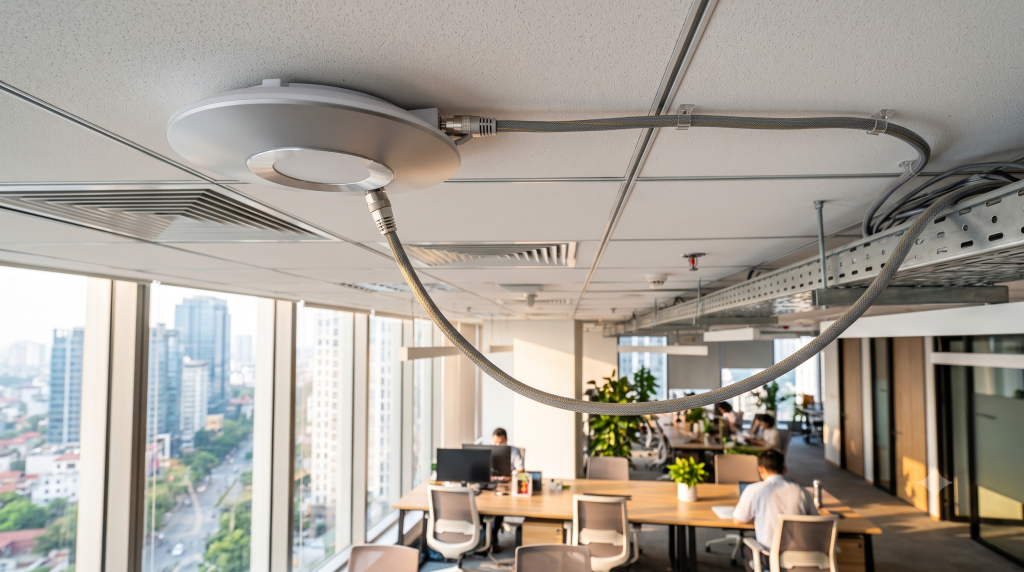

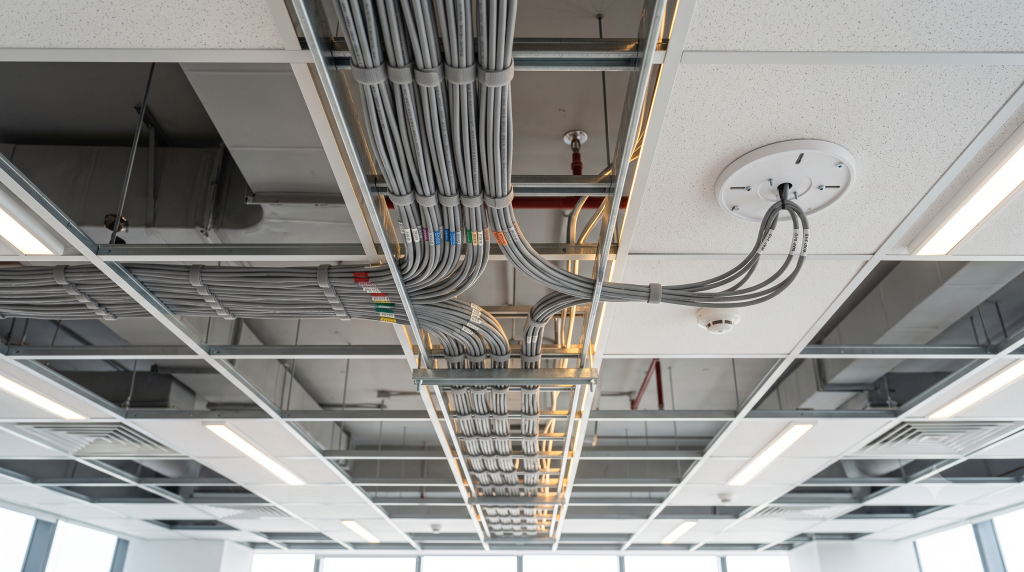

• Mỗi vị trí AP cần một tuyến cáp Cat6A riêng từ tủ mạng tầng (IDF) lên điểm treo AP trên trần. Tuyến này không quá 90m cáp cố định + 10m dây nhảy.
• Đấu nối tại AP: dùng module RJ45 RM Cat6A Keystone tại hộp đấu nối trên trần, hoặc đấu thẳng đầu RJ45 vào dây nhảy ngắn nối AP. Cả hai cách đều phải đạt chuẩn Channel Class EA.
• Tại tủ mạng: cáp Cat6A đấu vào patch panel RM 24 cổng, nối sang switch có cổng 2,5G hoặc 10G qua dây nhảy RM Cat6A.
• Dự phòng: kéo hai tuyến cáp Cat6A cho mỗi vị trí AP thay vì một. Chi phí thêm không đáng kể so với việc kéo lại sau này, và bạn có sẵn tuyến dự phòng hoặc tuyến cho AP thế hệ tiếp theo dùng hai uplink.

Cat6 có dùng được cho WiFi 6E/7 không

Câu trả lời ngắn: dùng được, nhưng bị giới hạn.

Nếu bạn đang dùng Cat6 sẵn trong tòa nhà cũ và lắp AP WiFi 6E, cáp Cat6 vẫn chạy 1G uplink bình thường. AP vẫn phát WiFi 6E, nhưng throughput tổng bị nghẽn ở 1G phía có dây. Với mật độ người dùng thấp (dưới 20 thiết bị/AP), điều này có thể chấp nhận được.

Nhưng nếu bạn đang xây mới, kéo cáp mới, chưa có gì trong tường, thì kéo Cat6 cho AP WiFi 6E/7 là lãng phí cơ hội. Chi phí chênh lệch giữa Cat6 và Cat6A trong tổng dự án chỉ khoảng 15-25%, mà bạn được hạ tầng sẵn sàng cho 10G. Đặc biệt khi AP là thiết bị thay được trong 5-7 năm, còn cáp trong trần thì nằm đó 15-20 năm.

RM Cat6 450MHz (R317603) là phương án trung gian: vẫn Cat6 nhưng dư địa lớn hơn, phù hợp nếu bạn chỉ cần uplink 1G cho WiFi 6 (không phải 6E/7) và muốn hạ tầng cáp tốt hơn mức tối thiểu.

Kết hợp cáp RM với thiết bị WiFi và mạng

AlphaTek cung cấp cả hạ tầng cáp và thiết bị mạng đồng bộ:

• Access point WiFi 6 Ruijie: RG-RAP2260(G), RG-RAP6260(G), quản lý cloud, uplink Gigabit hoặc 2,5G.
• Switch Ruijie Layer 2/3 với cổng 10G uplink: khai thác tối đa băng thông cáp Cat6A.
• Cáp RM Cat6A R892615 + module Keystone EL 4.0 + patch panel 24 cổng: hệ đấu nối đồng bộ.
• Tủ rack và UPS Vertiv/APC cho tủ mạng tầng.

Toàn bộ hệ thống được thiết kế và thi công đồng bộ, đo kiểm nghiệm thu từng tuyến.

Vì sao mua cáp RM cho WiFi tại AlphaTek

• Hàng RM chính hãng, lõi đồng đặc đúng chuẩn, đầy đủ hóa đơn VAT.
• Tư vấn đúng cấp cáp cho từng vị trí AP: Cat6 cho WiFi 5/6 cũ, Cat6A cho WiFi 6E/7 mới.
• Một đầu mối: cáp RM, switch Ruijie, AP WiFi, UPS, tủ rack.
• Thiết kế tuyến cáp và vị trí AP, báo giá trọn bộ.
• Đo kiểm nghiệm thu chuẩn quốc tế.

Gửi AlphaTek bản vẽ mặt bằng và số AP cần triển khai, chúng tôi thiết kế tuyến cáp RM phù hợp cho hệ WiFi và báo giá toàn bộ.

Liên hệ hotline/Zalo 086 216 2625 hoặc truy cập alphatek.com.vn.

Văn phòng: P109 Tầng 2 Tòa PZ4, KĐT Vinhomes Smart City, Phường Tây Mỗ, Hà Nội.

Câu hỏi thường gặp

1. WiFi 6 thường (không phải 6E) có cần Cat6A không? Không bắt buộc. WiFi 6 phần lớn dùng uplink 1G, Cat6 đủ. Nhưng nếu đang kéo cáp mới, Cat6A vẫn là đầu tư khôn ngoan để sẵn sàng khi nâng cấp AP lên WiFi 6E/7 sau này.
2. Một AP WiFi 7 cần bao nhiêu watt PoE? AP WiFi 7 ba radio thường cần 30-50W, tức PoE+ (Type 3) hoặc PoE++ (Type 4). Cáp Cat6A lõi AWG23 đảm bảo AP nhận đủ điện trên tuyến dài tới 100m.
3. Có cần kéo hai tuyến cáp cho mỗi AP không? Nên. Chi phí thêm một tuyến cáp Cat6A không đáng kể so với nhân công kéo cáp lần hai. Bạn có tuyến dự phòng hoặc sẵn sàng cho AP dùng dual uplink trong tương lai.
4. Switch nào phù hợp cho WiFi 6E/7 trên nền cáp Cat6A? Switch cần có cổng 2,5G hoặc 10G và budget PoE lớn. Ruijie RG-NBS series Layer 2 hoặc RG-S series Layer 3 là lựa chọn phổ biến tại AlphaTek, có cổng 10G SFP+ uplink.
5. Cáp Cat5e cũ có nâng cấp được không? Cat5e chỉ chạy Gigabit, không có khả năng multi-gigabit. Nếu đang nâng cấp lên WiFi 6E/7, phải kéo cáp mới Cat6A cho tuyến đến AP.
