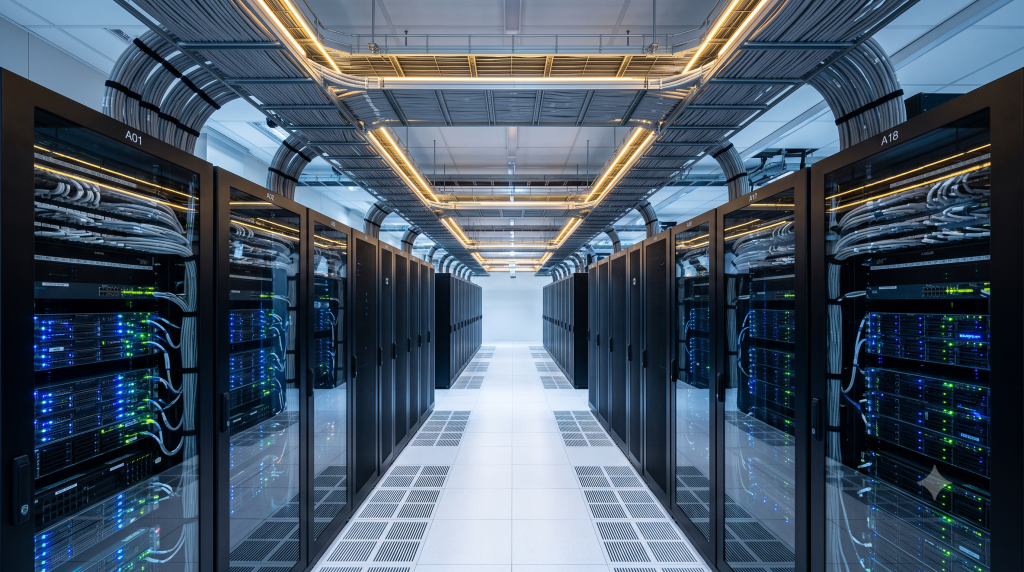

Cáp RM Cat6A cho trung tâm dữ liệu: 10 Gigabit chuẩn Thụy Sĩ trong phòng máy

Cáp RM Cat6A cho trung tâm dữ liệu: 10 Gigabit chuẩn Thụy Sĩ trong phòng máy

Trong data center, cáp không phải vật tư phụ – mà là hạ tầng sống còn

Trung tâm dữ liệu (data center), dù là phòng server 2 rack của một doanh nghiệp hay một cơ sở colocation nhiều tầng, có yêu cầu về hạ tầng cáp khắt khe hơn bất kỳ loại công trình nào khác. Lý do đơn giản: mọi kết nối giữa server, switch, storage, firewall, và ra ngoài đều đi qua cáp. Một sợi cáp lỗi có thể gây mất kết nối server, gián đoạn dịch vụ, và thiệt hại kinh doanh tính bằng phút.

Data center hiện đại yêu cầu tốc độ tối thiểu 10 Gigabit giữa các server và switch, tức bắt buộc phải dùng cáp Cat6A hoặc cáp quang cho kết nối đồng (copper). Và trong số các hãng sản xuất cáp Cat6A, RM mang đến một lợi thế kỹ thuật đặc biệt với công nghệ WARP: hiệu năng 10G đầy đủ mà không cần giáp kim loại, giảm trọng lượng cáp và đơn giản hóa thi công trong phòng máy.

Vì sao data center cần Cat6A

Hạ tầng cáp đồng trong data center phải đáp ứng đồng thời:

• 10GBASE-T trên khoảng cách tới 100m: kết nối server – switch, switch – switch (TOR đến EOR), và uplink. Cat6 không đạt 10G trên khoảng cách này.
• Mật độ cáp cao: hàng chục đến hàng trăm sợi cáp chạy song song trong cùng máng, giữa các rack. Nhiễu xuyên kênh (alien crosstalk) giữa các sợi cáp là vấn đề thực tế ở 10G, và là lý do Cat6A có tiêu chuẩn chống AXT nghiêm ngặt hơn Cat6.
• PoE cho thiết bị đầu cuối: access point WiFi, camera, điện thoại IP, thậm chí một số switch nhỏ (compact switch) trong data center lấy điện qua PoE.
• Tuổi thọ dài: hạ tầng cáp trong data center được thiết kế để dùng 15-20 năm, qua nhiều thế hệ server và switch.

RM Cat6A WARP: giải pháp tối ưu cho data center

R892615, cáp RM Cat6A U/UTP 650MHz WARP, đặc biệt phù hợp cho data center vì:

Công nghệ WARP giảm trọng lượng và tăng mật độ cáp. Trong data center, trọng lượng cáp là vấn đề thực tế. Hàng trăm sợi cáp Cat6A có giáp (F/UTP hoặc S/FTP) nặng hơn đáng kể so với U/UTP, tạo tải lớn lên máng cáp trên cao và khung trần. R892615 U/UTP với WARP nhẹ hơn, mềm hơn, cho phép bó nhiều sợi hơn trong cùng khoảng không gian, và dễ quản lý cáp trong rack.

Không cần tiếp đất cho giáp cáp. Cáp F/UTP và S/FTP yêu cầu tiếp đất đúng cách tại mỗi đầu đấu nối, nếu không giáp không phát huy tác dụng, thậm chí gây nhiễu ngược. Với R892615 U/UTP, không có giáp, không cần tiếp đất cho cáp, giảm phức tạp thi công và rủi ro lỗi.

Băng thông 650MHz, vượt trần chuẩn 500MHz. Dư địa 150MHz này rất có giá trị trong data center nơi cáp phải chịu đồng thời nhiều yếu tố bất lợi: nhiệt từ server, mật độ cáp cao trong máng, nhiều mối đấu nối.

Vỏ LSZH, hạng cháy Dca. Data center thường nằm trong tòa nhà có yêu cầu an toàn cháy cao. LSZH ít khói độc khi cháy, bảo vệ thiết bị và con người.

Kiến trúc cáp trong data center

Tùy quy mô, data center sử dụng một trong hai kiến trúc kết nối đồng phổ biến:

Top of Rack (TOR): mỗi rack có một switch riêng ở đầu rack, server trong rack kết nối lên switch bằng cáp ngắn (1-3m). Switch TOR kết nối lên switch aggregation/core bằng uplink 10G/25G/40G, thường dùng cáp quang. Cáp đồng Cat6A trong kiến trúc TOR chủ yếu dùng cho kết nối ngắn trong rack.

End of Row (EOR): switch đặt ở cuối hàng rack, server trong nhiều rack kết nối sang switch qua cáp đồng dài hơn (10-30m). Kiến trúc này dùng nhiều cáp đồng Cat6A hơn, WARP U/UTP phát huy ưu thế giảm trọng lượng và dễ quản lý.

Với data center vừa và nhỏ (5-20 rack), kiến trúc thường đơn giản hơn: 1-2 switch core/aggregation, server kết nối trực tiếp bằng cáp đồng Cat6A. Đây là phân khúc mà cáp RM Cat6A WARP tối ưu nhất.

Thành phần hệ cáp RM cho data center

Một phòng server 10 rack điển hình cần:

• Cáp RM Cat6A R892615 WARP cho kết nối server – switch và switch – switch trong phạm vi đồng.
• Module RJ45 RM Keystone EL Cat6A cho các điểm đấu nối cố định.
• Patch panel RM 24/48 cổng 1U/2U cho mỗi rack.
• Dây nhảy RMfreenet Cat6A các chiều dài 1m, 2m, 3m, 5m.
• Hệ quản lý cáp ngang (horizontal cable manager) 1U giữa các patch panel.
• Quản lý cáp dọc (vertical cable manager) hai bên rack.

Phối hợp với cáp quang RM cho uplink tốc độ cao hơn (25G, 40G, 100G) khi cần.

Kết hợp với thiết bị mạng và hạ tầng

AlphaTek cung cấp đồng bộ cho data center:

• Switch Ruijie Layer 3 có cổng 10G SFP+ uplink, PoE budget lớn.
• Tủ rack 42U tiêu chuẩn với quản lý cáp.
• UPS Vertiv Liebert GXT5 hoặc ITA2 cho nguồn dự phòng.
• PDU (Power Distribution Unit) cho tủ rack.
• Hệ thống làm mát chính xác (nếu cần, tư vấn qua đối tác).

Cáp đồng hay cáp quang cho data center

Câu hỏi này hay gặp, và câu trả lời thực tế: cả hai đều cần.

• Cáp đồng Cat6A cho kết nối 10GBASE-T trong phạm vi ngắn (dưới 100m), tiện vì dùng cổng RJ45 có sẵn trên hầu hết server và switch, chi phí module thấp hơn quang.
• Cáp quang cho kết nối tốc độ cao hơn (25G, 40G, 100G), khoảng cách xa, hoặc kết nối giữa các phòng máy. Chi phí module quang cao hơn nhưng băng thông lớn hơn.

Phần lớn data center vừa và nhỏ dùng cáp đồng Cat6A cho 80-90% kết nối, chỉ cáp quang cho uplink core và kết nối liên phòng. RM sản xuất cả cáp đồng và cáp quang, AlphaTek tư vấn phối hợp cả hai theo nhu cầu.

Vì sao mua cáp RM cho data center tại AlphaTek

• Hàng RM chính hãng Thụy Sĩ, đầy đủ hóa đơn VAT.
• Công nghệ WARP: 10G đầy đủ, nhẹ hơn cáp có giáp, không cần tiếp đất.
• Tư vấn kiến trúc cáp TOR/EOR phù hợp quy mô data center.
• Cung cấp đồng bộ: cáp RM, switch Ruijie 10G, UPS Vertiv, tủ rack, PDU.
• Đo kiểm nghiệm thu từng tuyến, báo cáo chuẩn quốc tế.
• Báo giá dự án minh bạch.

Gửi AlphaTek sơ đồ phòng server hoặc mô tả quy mô data center, chúng tôi thiết kế hạ tầng cáp RM phù hợp và báo giá toàn bộ.

Liên hệ hotline/Zalo 086 216 2625 hoặc truy cập alphatek.com.vn.

Văn phòng: P109 Tầng 2 Tòa PZ4, KĐT Vinhomes Smart City, Phường Tây Mỗ, Hà Nội.

Câu hỏi thường gặp

1. Data center nhỏ 5 rack có cần Cat6A không? Nếu server cần kết nối 10G (ảo hóa, storage, backup), thì Cat6A là bắt buộc. Nếu chỉ chạy 1G, Cat6 đủ nhưng nên Cat6A để sẵn sàng nâng cấp.
2. WARP có đủ chống nhiễu cho data center mật độ cao không? Có. Công nghệ WARP đạt chuẩn alien crosstalk (AXT) của Cat6A, được kiểm chứng trong data center thực tế. Chỉ data center cực kỳ mật độ dày (trên 50 sợi cáp 10G trong cùng máng nhỏ) mới cần cân nhắc cáp có giáp.
3. Cáp đồng Cat6A so với cáp quang 10G, chênh giá bao nhiêu? Cáp đồng Cat6A rẻ hơn về tổng chi phí (cáp + module/transceiver) cho kết nối 10G dưới 100m. Module quang SFP+ 10G đắt hơn cổng RJ45 10GBASE-T có sẵn trên switch.
4. Bao nhiêu sợi cáp Cat6A cho một rack server? Tùy số server và cấu hình. Một rack 10 server 2 cổng mạng mỗi máy cần 20 sợi cáp Cat6A. Thêm quản lý, iLO/iDRAC thì cần thêm.
5. RM có cáp quang cho data center không? Có. RM sản xuất đầy đủ cáp quang single-mode và multimode, module quang, patch panel quang. AlphaTek tư vấn phối hợp đồng – quang cho data center.
